熱力膨脹閥是制冷系統中的一個關鍵部件，它扮演著調節制冷劑流量的角色，以適應系統負荷的變化并保持高效的制冷效果。熱力膨脹閥的工作基于蒸發器的出口過熱度，即制冷劑在完全蒸發之前超出其飽和溫度的程度。

熱力膨脹閥原理

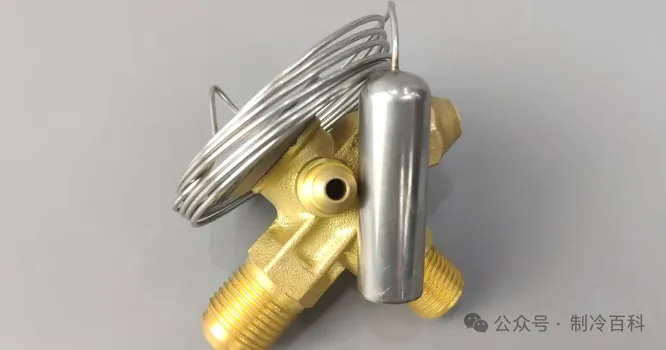

感溫元件（感溫包/氣箱頭）：熱力膨脹閥包含一個感溫元件，通常稱為感溫包，它被放置在蒸發器的出口附近，直接感受蒸發器出口制冷劑蒸氣的溫度。感溫包內部填充有易揮發的液體或氣體，隨著蒸發器出口溫度的變化，感溫包內的壓力也隨之變化。

節流降壓：熱力膨脹閥通過其內部的節流裝置對從冷凝器來的高壓液態制冷劑進行節流，使其壓力驟降，轉變?yōu)榈蜏氐蛪旱钠夯旌衔?，適宜在蒸發器中蒸發吸熱。

自動調節流量：感溫包感受到的溫度變化會傳遞給閥體內部的執行機構，這個溫度信號轉化為機械或電磁動作，進而調節節流孔的開度。當蒸發器負載增加（即需要更多的制冷）時，蒸發器出口過熱度減少，感溫元件的壓力降低，這會導致膨脹閥開度增大，增加制冷劑流量。反之亦然，當負載減少時，閥的開度會減小，減少制冷劑流量。

主要作用

節流降壓：將從冷凝器出來的高溫高壓制冷劑轉換成低溫低壓的狀態，便于在蒸發器中蒸發吸熱。

調節流量：根據蒸發器的熱負荷自動調節進入蒸發器的制冷劑流量，確保蒸發器的高效工作，避免制冷劑過多導致液擊或過少而無法充分利用蒸發器的換熱面積。

維持蒸發溫度：通過調節制冷劑流量，控制蒸發器的蒸發溫度，保持系統的穩定運行和高效制冷。

熱力膨脹閥調試

通常熱力膨脹在出廠后已經進行匹配調試，即熱力膨脹能夠穩定運行的同時，產生******的能量。要保證熱力膨脹閥工作在******匹配調試點，就必須保證熱力膨脹閥合適的過熱度。熱力膨脹閥的靜裝配過熱度與有效過熱度之和稱為工作過熱度，即平時所說的過熱度，過熱度是5~8℃。

因此保證過熱度在這個數值之間，膨脹閥才能達到******冷量,又不會引起濕沖程，一般過熱度都要求在5~8℃之間，如果發現過熱度不在該范圍內，就要進行調整。

對于剛投入運行制冷設備，熱力膨脹閥是不用調整，但是在連續使用幾年后，由于閥針的磨損、系統有雜質、閥孔部分有堵塞及彈簧彈力減弱等原因，影響了膨脹閥的開啟度，使得膨脹閥偏離了它的工作點，表現為膨脹閥開啟度偏小或過大。閥開啟度太小的話，就會沒有足夠的制冷劑在蒸發器內蒸發，造成制冷量不足，降低了的制冷效果,[本文來源:制冷百科]，如果膨脹閥開啟過大，即膨脹閥向蒸發器的供液量大于蒸發器負荷，會造成部分制冷劑來不及在蒸發器內蒸發，同氣態制冷劑一起進入壓縮機，引起濕沖程，可能損壞壓縮機。

熱力膨脹閥的調試

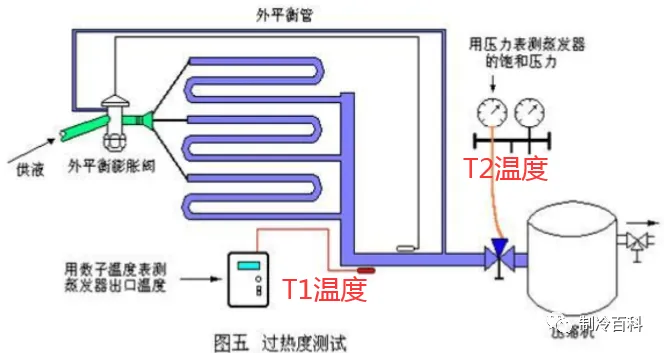

停機。將數字溫度表的探頭插入到蒸發器回氣口處的保溫層內，準備讀出蒸發器回氣的溫度T1，將壓力表與壓縮機低壓閥的三通相連，準備讀出蒸發器出口壓力所對應的溫度T2。

開機，讓壓縮機運行15分鐘以上，進入正常運行狀態，使系統壓力和溫度達到一恒定值。

讀值。讀蒸發器出口溫度T1與蒸發器出口壓力所對應的溫度T2，過熱度為兩讀數之差。注意，必須同時讀出這兩個讀數，因為熱力膨脹閥是一個機械結構，它的動作會同時引起T1和T2的改變。熱力膨脹閥過熱度應在5-8℃之間，如果不是，則進行調整。

由于實際工作中的熱力膨脹閥感溫系統存在在著一定的熱惰性，形成信號傳遞滯后，因此整個調整過程必須耐心細致，調節螺桿轉動的圈數一次不宜過多，壓桿式可調圈數比較少，每次按1/4，1/2圈試著調整，每調動膨脹閥一次，必須間隔15分鐘以上。耐心地經多次調整直至滿足要求為止。
